對于飲食業的廚房來說，排煙是否通暢直接關系到廚房能否正常工作，油煙凈化則只是廚房排煙系統中的一個凈化空氣的強制性功能。排煙系統和凈化器的合理匹配是保證油煙凈化器凈化效率的關鍵，同時也是油煙凈化器設計人員容易忽略的問題。

一、廚房排煙系統的構成

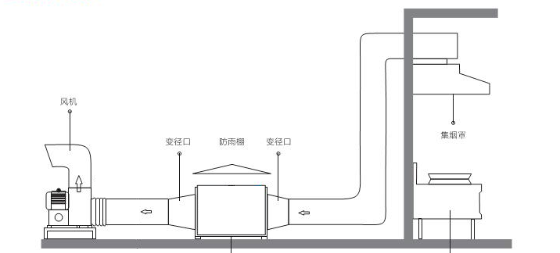

廚房的排煙系統主要由集煙罩、排煙管道、油煙凈化器、排煙風機（含消音器）和廚房整體補風裝置構成，見下圖。

油煙凈化器的類型和運行方式可以根據實際情況進行選擇。在油煙凈化器安裝之前，首先要對排煙系統中各部分的實際運行參數，包括運行阻力和排風量進行核算。如果是新建項目，在設計時要充分考慮安裝了油煙凈化器后對排風系統的影響；如果是改造項目，在加裝油煙凈化器時需要對排風系統重新進行核算，必要時要對集煙罩、排煙管道和廚房整體補風裝置進行改造并更換排煙風機。

二、廚房油煙排風量的確定

為了保證凈化效果，在實際設計時排煙風量要求嚴格按照排風罩的吸入風速計算，罩口的吸風速度通常不低于0.5ms。最小排風量通常用下式計算：

　　 L=1000PH　

　　式中：L — 排風罩排風量，m3h；

　　P — 罩口的周邊長（靠墻的邊不計），m；

　　H — 罩口至灶面的距離，m。

　　用上述公式計算出排風量后再按罩口面積核算罩口吸風速度，保證罩口吸風速度不低于0.5ms。

　　在實際的工程設計中，往往采用估算的方法，根據《民用建筑暖通空調設計技術措施》中對廚房通風量的規定，廚房通風量也可按如下換氣次數確定：

　　中餐廚房：L = 40～50（次h）；

　　西餐廚房：L = 30～40（次h）；

　　職工餐廳：L = 25～35（次h）。

三、廚房補風

由于廚房所在建筑物的格局以及廚房在建筑物中的位置不同，有條件的廚房應由建筑物的集中空調系統進行有序送風。但目前所遇到的大部分情況是建筑物沒有設置廚房的送風系統。許多帶餐廳、廚房等的建筑物，僅設計了集中采暖系統而無集中空調系統。當廚房處于工作狀態時，排風系統投入運行，廚房內處于負壓狀態，新風來源包括室外新風滲透和餐廳的空氣大量補入廚房。

　　1、無序送風

　　無序送風會造成廚房的工作環境惡劣。特別是在夏季，雖然餐廳內通常會安裝一些局部柜式空調機以降低餐廳的室內溫度，但室內空氣補入廚房，并不能消除廚房的熱負荷并降低廚房溫度。由于廚房油煙較大，如果在廚房內設局部柜式空調機以降低廚房內的溫度，柜式空調機的回風過濾則應定期清理。

　　2、有序送風

　　對于設置集中空調系統的建筑來說，廚房的工作環境能夠保證，其補風多為有序送風，靈活性也較大，在目前廚房的通風系統中，多為以下三種補風方式：

　　（1）餐廳空調為全新風直流式空調系統，空調新風首先送入餐廳，然后流入廚房經排風系統排出室外。此種方式投資較少，餐廳內采暖通風效果好。不足之處是大量空調風會被直接排出，新風能耗大，不利于節能。

　　（2）將組合式空調機組的新風一部分直接補入廚房，一部分送入餐廳，并通過回風機回到空調機。這樣可以部分解決新風能耗大的問題，同時使用的靈活性也較大。可在廚房設置測壓裝置，當廚房排風機全部工作時，負壓增大，則回風電動閥關閉，回風機停，餐廳送風大量補入廚房；當少部分排風機開啟或排風機不工作時，負壓不是很大，則回風電動閥打開，回風機啟動，避免空調送風全部被排出。

　　（3）用兩臺機組分別為餐廳、廚房服務，其中廚房為全新風直流系統，直接補充廚房爐灶的排風，而餐廳為一次回風全新空氣系統，這個方案能保證餐廳和廚房的空調效果，而且廚房和餐廳系統互不干擾，缺點是初投資較大。

四、集氣（煙）罩

集氣（煙）罩一般采用整體加工，包括過濾、集油、集水等設備，多為專業廚房公司制作。其外形應統一、美觀、易于清理，廚房通風中，需補充一定數量的新風，一方面可以平衡氣壓，避免廚房負壓過大（一般不應大于5Pa），另一方面可以降低廚房內的溫度，改善工作環境。 對于烹飪油煙的收集，采用的集氣（煙）罩主要有三種類別：

      1、簡易不含擋油板和送風設備的集氣罩適合各種靈活機動場所，便于加工安裝，價格便宜。但由于沒有送風設備，集風效果相對較差，容易使油煙在廚房工作人員面前回旋，并且容易造成油滴散落。　

　　2、含擋油板和送風設備的集氣罩能夠較好地收集烹飪過程產生的油煙，油滴不散落，只要送風風量合理，廚房操作人員工作面的空氣質量就好。但安裝要求較高，投資較大。

　　3、運水集氣（煙）罩的設計原理是形成水幕循環，與油煙碰撞后達到凈化油煙的目的。影響運水集氣（煙）罩使用效果的關鍵是要形成連續的水幕，并需要對循環水系統進行定期清理。實際上由于管理不善，目前大部分運水集氣（煙）罩無法形成連續水幕，而只是形成了斷續流動的水滴或小水柱，因此使用效果非常差。

　　使用運水集氣（煙）罩的優點是能夠在集氣（煙）罩處除掉部分油煙，減輕油煙凈化設備的處理負荷，提高系統的凈化效果。但如果運水集氣（煙）罩的過煙縫隙較窄，容易引起排煙系統不通暢。集氣罩的設計對于排煙系統具有重要的影響。集氣罩設計不合理就很容易造成整個排煙系統不暢。

最后，引起排煙系統不通暢的因素有：

　　（1）油板間或者運水集氣（煙）罩縫隙過小，這種情況較多；

　　（2）煙罩內收集油煙的開口總的截面積太小而引起整體排煙不通暢；

　　（3）開口分布不合理或是開口沒有隨著與主管道的距離增大而增大，從而引起局部排煙不通暢；

　　（4）集氣（煙）罩上面的集煙管道截面積太小，導致出煙不通暢。
